Sonden für Lichtleiterfluorimeter

Die Lichtleiterfluorimeter können für verschiedene Anwendungen mit unterschiedlichen Sonden ausgestattet werden.

Vergleich verschiedener Sonden

Im Dokument Sondenvergleich werden verschiedene Sonden miteinander verglichen.

Die Standard-Sonde

Die einfachste und kleinste Sonde besteht lediglich aus einem Lichtleiterkabel mit 2 optischen Fasern, deren Enden dicht beieinander liegen.

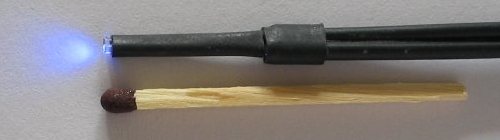

Abbildung 1: Die Standard-Sonde im Größenvergleich mit einem Streichholz

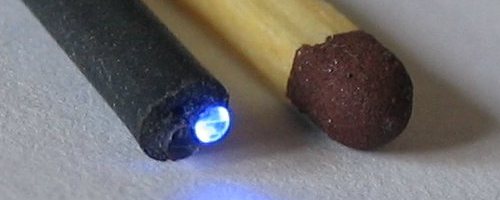

Abbildung 2: Die Spitze der Standard-Sonde

Durch eine der Fasern wird Licht in das Probenvolumen vor der Faser transportiert. Dieses regt die Fluoreszenz an. Das Fluoreszenzlicht wird durch die zweite Faser dem Detektor zugeführt.

Die Fasern sollten einen möglichst großen Querschnitt haben, damit viel Licht eingekoppelt wird. Daher wird in der Regel mit einer Kunststofffaser mit 1000µm gearbeitet. Glasfasern mit großem Querschnitt sind ebenfalls erhältlich, aber wesentlich teurer und empfindlicher gegen mechanische Beanspruchung.

Da in der Faser ein wenig Licht absorbiert wird, sollte deren Länge bei Verwendung von Kunststofffasern 10 Meter nicht überschreiten. Mit Glasfasern sind größere Längen möglich.

Beim Einsatz der Sandard

Die Durchflussmesszelle

Wenn die Möglichkeit besteht, die zu messende Flüssigkeit durch eine Messzelle zu leiten, kann eine Durchflussmeßzelle zum Einsatz kommen. Bei dieser ist die Lichtquelle in die Messzelle integriert, so dass eine wesentlich höhere Intensität des Anregungslichtes erreicht wird. Hierdurch können kleinere Konzentrationen unter 1µg/l noch nachgewiesen werden.

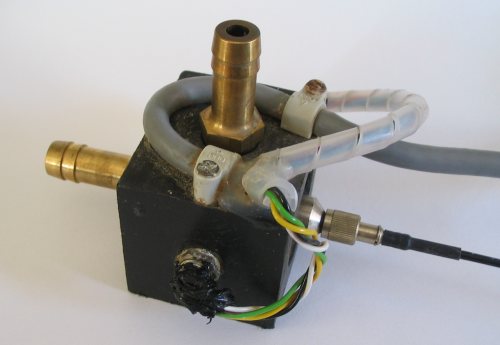

Abbildung 3: Der Prototyp einer Durchflussmesszelle: Die Zelle wird von links nach oben durchströmt. Der Lichtleiter rechts führt zum Detektor des Fluorimeters. Vorn ist die Lichtquelle sichtbar. Sie wird über das Kabel versorgt und geregelt.
